Przewody do wag elektronicznych i systemów ważących

Przewody do wag odpowiadają za przesyłanie sygnałów pomiarowych, transmisję danych lub doprowadzanie zasilania do poszczególnych elementów urządzenia. Są wykorzystywane podczas budowy nowych wag, wymiany uszkodzonego okablowania oraz modernizacji istniejących systemów ważących.

Rodzaj przewodu musi być dopasowany do urządzeń, które mają ze sobą współpracować. Znaczenie mogą mieć między innymi liczba i przekrój żył, ekranowanie, długość, polaryzacja, sposób zakończenia przewodu, rodzaj złącza oraz warunki środowiskowe występujące w miejscu pracy wagi.

Do czego stosuje się przewody w urządzeniach ważących?

Waga elektroniczna może składać się z pomostu, jednego lub kilku czujników tensometrycznych, puszki sumującej, miernika wagowego, zasilacza, drukarki, wyświetlacza zewnętrznego oraz komputera lub sterownika. W zależności od konstrukcji urządzenia poszczególne elementy są połączone różnymi rodzajami przewodów.

Okablowanie może służyć między innymi do:

• łączenia czujników tensometrycznych z miernikiem wagowym,
• łączenia kilku czujników z puszką sumującą,
• przesyłania danych pomiędzy miernikiem a komputerem,
• podłączania drukarki lub wyświetlacza zewnętrznego,
• doprowadzania zasilania do urządzenia,
• podłączania elementów automatyki i sterowania,
• wymiany uszkodzonego okablowania w istniejącej wadze.

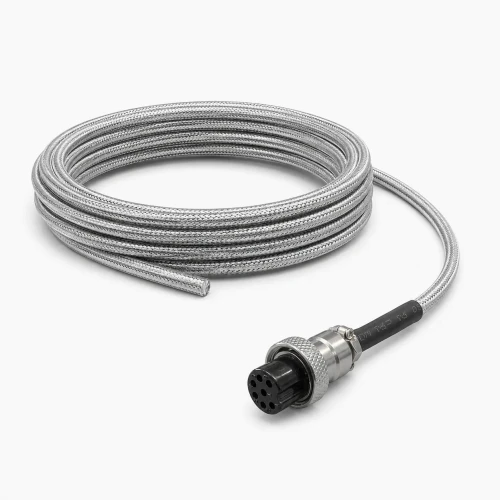

Przewody do czujników tensometrycznych

Przewody stosowane do przesyłania sygnału z czujników tensometrycznych powinny być odpowiednio dobrane do konstrukcji układu pomiarowego. Liczba żył zależy między innymi od sposobu podłączenia czujnika oraz rodzaju zastosowanego miernika lub puszki sumującej.

W systemach wagowych szczególnie ważne jest prawidłowe ekranowanie przewodu. Ekran pomaga ograniczyć wpływ zakłóceń elektromagnetycznych, które mogą powodować niestabilne wskazania, trudności z ustaleniem zera lub błędy pomiarowe.

Przewody komunikacyjne do wag

Mierniki wagowe mogą współpracować z komputerami, drukarkami, wyświetlaczami zewnętrznymi, sterownikami PLC oraz innymi elementami systemu. Do przesyłania danych stosowane są przewody dopasowane do interfejsu komunikacyjnego obsługiwanego przez urządzenie.

Przed zakupem należy sprawdzić nie tylko rodzaj złącza, ale również standard transmisji i sposób przypisania poszczególnych przewodów. Tak samo wyglądające złącza nie zawsze oznaczają zgodność elektryczną i komunikacyjną urządzeń.

Przewody zasilające

Przewody zasilające doprowadzają energię do miernika, wyświetlacza, drukarki lub innego urządzenia współpracującego z wagą. Ich parametry muszą odpowiadać wymaganemu napięciu, natężeniu, polaryzacji oraz sposobowi podłączenia.

Zastosowanie niewłaściwego przewodu lub błędne połączenie żył może spowodować brak działania urządzenia, niestabilną pracę albo uszkodzenie jego elektroniki. Przed wykonaniem podłączenia należy sprawdzić dokumentację techniczną urządzenia lub skonsultować się z serwisem.

Znaczenie ekranowania przewodu

Urządzenia ważące przetwarzają bardzo niewielkie sygnały elektryczne generowane przez czujniki tensometryczne. Z tego względu przewód sygnałowy może być podatny na zakłócenia pochodzące między innymi od silników, falowników, przewodów energetycznych i innych urządzeń elektrycznych.

Prawidłowo dobrany i podłączony ekran pomaga zabezpieczyć transmisję sygnału. Należy jednak pamiętać, że sposób jego podłączenia powinien być zgodny ze schematem producenta urządzenia i zasadami wykonania konkretnego systemu wagowego.

Jak dobrać przewód do wagi?

1. Sprawdź producenta i model urządzenia
   Pełne oznaczenie wagi, miernika, czujnika lub urządzenia dodatkowego ułatwia identyfikację właściwego przewodu.

2. Określ przeznaczenie przewodu
   Ustal, czy przewód ma służyć do przesyłania sygnału z czujników, komunikacji, zasilania czy sterowania urządzeniami zewnętrznymi.

3. Porównaj liczbę i przekrój żył
   Nowy przewód powinien odpowiadać wymaganiom podłączanych urządzeń oraz przewidywanemu obciążeniu elektrycznemu.

4. Sprawdź ekranowanie
   W przewodach sygnałowych ekranowanie może mieć istotny wpływ na stabilność i poprawność wykonywanych pomiarów.

5. Zweryfikuj złącza i kolejność połączeń
   Należy sprawdzić rodzaj wtyczek, zacisków, polaryzację oraz przypisanie poszczególnych żył.

6. Dobierz odpowiednią długość
   Przewód powinien umożliwiać swobodne wykonanie instalacji bez nadmiernego naciągania, załamywania i pozostawiania niezabezpieczonego nadmiaru.

7. Uwzględnij warunki pracy
   W miejscach wilgotnych, zapylonych, narażonych na uszkodzenia mechaniczne lub działanie środków chemicznych należy zastosować przewód o odpowiedniej konstrukcji i odporności.

Wymiana uszkodzonego przewodu w wadze

Przed wymianą przewodu należy ustalić przyczynę jego uszkodzenia. Przerwanie żył może wynikać z przecięcia, zgniecenia, wielokrotnego zginania, działania wilgoci, niewłaściwego prowadzenia instalacji lub braku zabezpieczenia przed naprężeniami.

Nowy przewód powinien zostać prawidłowo poprowadzony, zabezpieczony i podłączony zgodnie ze schematem technicznym urządzenia. Po wykonaniu naprawy może być konieczne sprawdzenie wskazań wagi, a w niektórych przypadkach również wykonanie regulacji lub kalibracji.

Montaż przewodów i części zamiennych

Klient kupujący przewód jako część zamienną do wagi lub innego urządzenia deklaruje, że posiada kompetencje techniczne pozwalające na prawidłowe wykonanie instalacji albo zleci montaż odpowiednio wykwalifikowanemu serwisowi.

Nieprawidłowe podłączenie może spowodować uszkodzenie przewodu, miernika, czujnika tensometrycznego, zasilacza lub innych elementów systemu. Gwarancja nie obejmuje uszkodzeń części zamiennych powstałych wskutek błędnego montażu lub instalacji wykonanej przez osoby nieuprawnione.

Przewody do wag w ewagi.pl

W sklepie ewagi.pl oferujemy okablowanie do konstrukcji wagowych przeznaczone do budowy, naprawy oraz modernizacji urządzeń ważących. Asortyment kategorii może obejmować przewody sygnałowe, zasilające i komunikacyjne dopasowane do różnych elementów systemów wagowych.

Przed zakupem warto dokładnie zweryfikować parametry techniczne i zgodność przewodu z posiadanym urządzeniem. W razie wątpliwości zadzwoń pod numer 62 735 67 36 lub napisz na adres serwis@sensorwag.com.pl. Prześlij nazwę urządzenia, zdjęcie tabliczki znamionowej oraz fotografie dotychczasowego przewodu i sposobu jego podłączenia.
