Wyświetlacze zewnętrzne do wag elektronicznych

Wyświetlacze zewnętrzne do wag służą do prezentowania wyniku pomiaru poza głównym miernikiem wagowym. Dzięki dużym, dobrze widocznym cyfrom operator, kierowca, magazynier lub osoba nadzorująca proces może odczytać masę z większej odległości.

Rozwiązanie to znajduje zastosowanie między innymi przy wagach samochodowych, platformowych, magazynowych, paletowych, zbiornikowych oraz w rozbudowanych systemach przemysłowych. Wyświetlacz może zostać zamontowany na ścianie, słupie, konstrukcji wsporczej lub w innym miejscu dobrze widocznym dla użytkownika.

Do czego służy wyświetlacz zewnętrzny?

Głównym zadaniem wyświetlacza jest powtórzenie wskazania prezentowanego przez miernik wagowy. Pozwala to obserwować wynik osobom, które nie znajdują się bezpośrednio przy stanowisku operatora.

Wyświetlacz zewnętrzny może być wykorzystywany między innymi do:

• prezentowania masy pojazdu na wadze samochodowej,
• pokazywania wyniku pracownikom magazynu lub produkcji,
• ułatwiania kontroli załadunku i rozładunku,
• informowania kierowcy o wyniku ważenia,
• prezentowania masy w rozbudowanych systemach technologicznych,
• wyświetlania wyniku w miejscu oddalonym od miernika,
• zwiększenia czytelności i przejrzystości procesu ważenia.

Wyświetlacze do wag samochodowych

Przy wagach samochodowych wyświetlacz zewnętrzny może zostać umieszczony w pobliżu pomostu, stanowiska kierowcy, szlabanu lub drogi wyjazdowej. Dzięki temu kierowca może zobaczyć aktualny wynik bez konieczności opuszczania pojazdu.

Rozwiązanie takie ułatwia organizację ruchu na stanowisku wagowym i może wspierać obsługę procesu ważenia pojazdów podczas przyjęcia lub wydania towaru. Wyświetlacz może współpracować z miernikiem wagowym oraz innymi elementami systemu, takimi jak sygnalizacja świetlna, szlaban czy oprogramowanie.

Wyświetlacze do wag przemysłowych

W zakładach produkcyjnych i magazynach wyświetlacz zewnętrzny może prezentować wynik operatorom znajdującym się po przeciwnej stronie pomostu albo w innym miejscu hali. Jest to szczególnie przydatne przy dużych platformach, stanowiskach załadunkowych oraz procesach wymagających obserwacji masy przez kilka osób.

Dodatkowy wyświetlacz może zwiększyć wygodę pracy i ograniczyć konieczność przemieszczania się pomiędzy wagą a głównym miernikiem.

Wielkość cyfr i odległość odczytu

Jednym z najważniejszych parametrów jest wysokość cyfr. Im większe cyfry, tym łatwiej odczytać wskazanie z większej odległości. Dobór powinien uwzględniać miejsce montażu, układ stanowiska, oświetlenie oraz odległość, z której użytkownik będzie obserwował wynik.

Mniejszy wyświetlacz może być wystarczający w hali lub przy stanowisku magazynowym. W przypadku wag samochodowych i instalacji zewnętrznych często stosuje się większe cyfry, widoczne dla kierowcy z kabiny pojazdu.

Kolor wyświetlanych cyfr

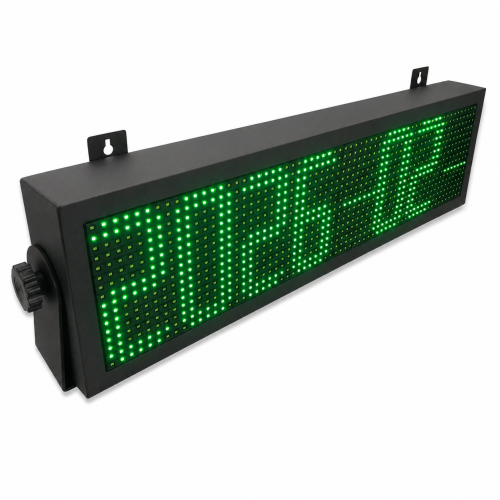

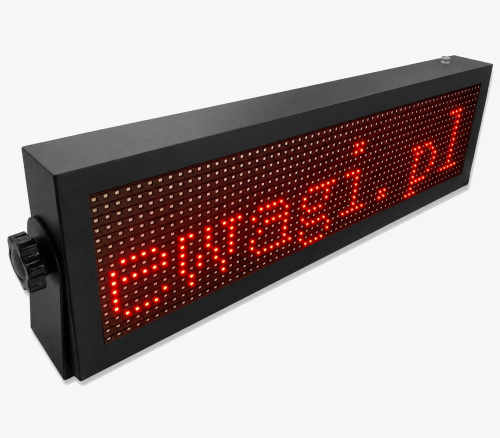

Wyświetlacze zewnętrzne mogą posiadać między innymi czerwone lub zielone cyfry. Dobór koloru zależy przede wszystkim od miejsca montażu, oświetlenia, tła oraz preferencji użytkownika.

Czerwone cyfry są często stosowane w urządzeniach przemysłowych i mogą być dobrze widoczne w pomieszczeniach oraz po zmroku. Zielone cyfry mogą zapewniać dobrą czytelność w innych warunkach oświetleniowych. Ostateczny wybór warto dopasować do rzeczywistego stanowiska pracy.

Komunikacja pomiędzy miernikiem a wyświetlaczem

Wyświetlacz zewnętrzny odbiera dane wysyłane przez miernik wagowy. Komunikacja może być realizowana za pomocą różnych interfejsów, przewodów i protokołów transmisji.

Przed zakupem należy sprawdzić, jaki port komunikacyjny posiada miernik, jakie dane wysyła oraz czy format transmisji jest obsługiwany przez wybrany wyświetlacz. Zgodność mechaniczna złącza nie gwarantuje zgodności elektrycznej ani programowej.

Interfejsy komunikacyjne

W systemach wagowych mogą być stosowane między innymi interfejsy szeregowe lub inne rozwiązania przeznaczone do przesyłania danych. W zależności od modelu konieczne może być ustawienie odpowiedniej prędkości transmisji, liczby bitów danych, kontroli parzystości oraz innych parametrów.

Niektóre mierniki wymagają również uruchomienia funkcji wysyłania wyniku lub wyboru odpowiedniego formatu danych w menu urządzenia.

Zasilanie wyświetlacza zewnętrznego

Wyświetlacz może posiadać własny zasilacz albo być przystosowany do określonego sposobu zasilania. Przed podłączeniem należy zweryfikować napięcie, natężenie, polaryzację i rodzaj przyłącza.

Zastosowanie niewłaściwego źródła zasilania może spowodować nieprawidłową pracę, przegrzewanie lub trwałe uszkodzenie elektroniki. Nie należy podłączać urządzenia bez wcześniejszego sprawdzenia jego parametrów technicznych.

Wyświetlacze do pracy wewnątrz i na zewnątrz budynków

Nie każdy wyświetlacz jest przeznaczony do użytkowania na otwartej przestrzeni. Przed zakupem należy sprawdzić odporność obudowy na wilgoć, pył, zmiany temperatury i promieniowanie słoneczne.

W przypadku montażu na zewnątrz należy również zapewnić odpowiednie zabezpieczenie połączeń, przewodów i zasilacza. Urządzenie powinno być zamontowane w sposób ograniczający bezpośrednie działanie opadów oraz uszkodzenia mechaniczne.

Obudowa wyświetlacza

Obudowa chroni elektronikę przed wpływem otoczenia i uszkodzeniami. Jej konstrukcja powinna być dostosowana do miejsca użytkowania oraz sposobu montażu.

W zakładach przemysłowych znaczenie może mieć odporność na pył, przypadkowe uderzenia i zmiany temperatury. W pomieszczeniach biurowych lub magazynowych wymagania środowiskowe mogą być mniejsze, ale nadal należy zadbać o stabilny i bezpieczny montaż.

Jak dobrać wyświetlacz zewnętrzny do wagi?

1. Sprawdź model miernika wagowego
   Przygotuj pełną nazwę urządzenia, wersję oraz informacje znajdujące się na tabliczce znamionowej.

2. Zweryfikuj dostępny interfejs
   Ustal, jakie złącze komunikacyjne posiada miernik i czy jest ono aktywne.

3. Sprawdź protokół transmisji
   Wyświetlacz musi rozpoznawać format danych wysyłanych przez miernik.

4. Dobierz wielkość cyfr
   Uwzględnij odległość odczytu, miejsce montażu i warunki oświetleniowe.

5. Wybierz kolor cyfr
   Dopasuj go do otoczenia, tła i sposobu użytkowania stanowiska.

6. Sprawdź napięcie zasilania
   Zasilacz i przewody muszą być zgodne z wymaganiami wybranego urządzenia.

7. Uwzględnij warunki środowiskowe
   Określ, czy wyświetlacz będzie pracował w hali, magazynie czy na otwartej przestrzeni.

8. Ustal długość przewodu
   Przewód komunikacyjny i zasilający powinien umożliwiać bezpieczne połączenie urządzeń bez nadmiernego naciągania.

Montaż wyświetlacza zewnętrznego

Wyświetlacz powinien zostać zamontowany w stabilnym, dobrze widocznym miejscu. Konstrukcja wsporcza musi być dostosowana do ciężaru urządzenia i warunków występujących na stanowisku.

Przewody należy poprowadzić tak, aby nie były narażone na przecięcie, zgniecenie, naprężenie ani kontakt z ruchomymi elementami. W przypadku montażu zewnętrznego połączenia powinny zostać dodatkowo zabezpieczone przed wodą i wilgocią.

Konfiguracja miernika wagowego

Po wykonaniu połączenia może być konieczne ustawienie parametrów komunikacyjnych w mierniku. Należy sprawdzić prędkość transmisji, format danych, sposób wysyłania wyniku oraz ewentualne ustawienia adresu urządzenia.

Po konfiguracji warto wykonać próbne ważenie i porównać wynik prezentowany przez miernik z wartością na wyświetlaczu zewnętrznym.

Najczęstsze problemy z wyświetlaczem zewnętrznym

• brak wskazania mimo włączonego urządzenia,
• wyświetlanie przypadkowych znaków,
• niepełne lub błędne cyfry,
• brak aktualizacji wyniku,
• różnica pomiędzy wskazaniem miernika i wyświetlacza,
• przerywanie transmisji,
• brak działania po wydłużeniu przewodu,
• problemy wynikające z niewłaściwego zasilania.

Przyczyną może być błędna konfiguracja transmisji, niezgodny protokół, uszkodzony przewód, niewłaściwe zasilanie albo niekompatybilność urządzeń. W takiej sytuacji należy sprawdzić dokumentację techniczną lub skontaktować się z serwisem.

Konserwacja i użytkowanie

Powierzchnię wyświetlacza należy czyścić miękką, lekko wilgotną ściereczką bez agresywnych środków chemicznych. Nie należy kierować strumienia wody bezpośrednio na obudowę, chyba że producent wyraźnie dopuszcza taki sposób czyszczenia.

Warto regularnie kontrolować stan przewodów, uchwytów, połączeń i elementów zasilania. Uszkodzone przewody należy wymienić przed dalszym użytkowaniem urządzenia.

Montaż wyświetlaczy i części zamiennych

Klient kupujący wyświetlacz jako element systemu wagowego deklaruje, że posiada odpowiednie kompetencje techniczne umożliwiające prawidłowe wykonanie instalacji albo zleci montaż odpowiednio wykwalifikowanemu serwisowi.

Gwarancja nie obejmuje uszkodzeń wyświetlacza, miernika, zasilacza, przewodów ani innych elementów powstałych wskutek błędnego podłączenia, zastosowania niewłaściwego napięcia, niezgodnego protokołu transmisji lub nieprawidłowego montażu.

Wyświetlacze zewnętrzne do wag w ewagi.pl

W sklepie ewagi.pl znajdziesz wyświetlacze zewnętrzne do wag elektronicznych przeznaczone do pracy z różnymi miernikami i systemami ważącymi. Dostępne modele różnią się wielkością i kolorem cyfr, sposobem komunikacji, zasilaniem oraz przeznaczeniem.

Przed zamówieniem należy dokładnie sprawdzić zgodność urządzeń. W razie wątpliwości zadzwoń pod numer 62 735 67 36 lub napisz na adres serwis@sensorwag.com.pl. Prześlij nazwę miernika, zdjęcie tabliczki znamionowej, zdjęcia dostępnych złączy oraz informacje o miejscu montażu.
